A 44μW 140dB-DR Hybrid Light-to-Digital Converter with Current-Tracking Dynamic Zoom and Power-Scaling OTA
若 PDF 预览未显示，可使用上方链接打开原文。
作者与单位: Chang Yao 等，复旦大学 / Novosense Microelectronics
会议: IEEE CICC 2024
DOI: 10.1109/CICC60959.2024.10529087
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | 光传感器/PPG |
| 是否实测 | 是 |
| 工艺节点 | 180 |
| 前端架构 | 混合式增量ΔΣΔΣ（I-ΔΣΔΣ）光-数字转换器（LDC） |
| 关键性能条件 | 44 µW；140 dB DR；最大 DC/AC 输入 230 µA；FoMS 216.5 dB；20 pF 积分电容 |
| 可参考程度 | ★★★★☆ |
设计挑战
- 应用约束：光传感器/PPG。
- 核心电路矛盾：传统TIA后接独立ADC时，弱/强光电流同时兼顾往往依赖大增益和高功耗。本文以混合增量光到数字转换器直接跟踪电流，并用静态/动态缩放与OTA功率缩放覆盖宽动态范围；本质是把TIA与量化器融合为自适应电流—数字链。
- 指标与实现约束：需要在 44 µW 下覆盖 pA 至 230 µA 输入并维持 140 dB DR，因此基线抵消、动态缩放和积分器功耗必须协同设计。
架构创新点
1. 前端拓扑
混合式增量ΔΣΔΣ（I-ΔΣΔΣ）光-数字转换器（LDC）。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
混合静态/动态缩放(SZ+DZ)及OTA切片
3. 与传统方案的差异
传统TIA后接独立ADC时，弱/强光电流同时兼顾往往依赖大增益和高功耗。本文以混合增量光到数字转换器直接跟踪电流，并用静态/动态缩放与OTA功率缩放覆盖宽动态范围；本质是把TIA与量化器融合为自适应电流—数字链。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 180 |
| 验证方式 | 是 |
| 关键性能 | 44 µW；140 dB DR；230 µA；FoMS 216.5 dB |
| 证据等级 | 芯片实测，证据等级较高 |
| 参考程度 | ★★★★☆ |
原文摘要证据：IEEE CICC 2024 18-2 A 44µW 140dB-DR Hybrid Light-to-Digital Converter with the IRN reduction is, while the Current-Tracking Dynamic Zoom and Power-Scaling OTA opposite is true for the OTA power. In this work, slice 2 is powered off Chang Yao1, Zhen Lu1, Liheng Liu1, Yaohua Pan2, Wenhui Qin2, in the last 350 cycles, resulting in a Shaoyu Ma2, Yun Sheng2, Zhiliang Hong1, Jiawei Xu1 slight increase of IRN to 2µVrms but 1Fudan University, 2Novosense Microelectronics
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：混合静态/动态缩放(SZ+DZ)及OTA切片
- 主要限制：当前页面基于调研表和已下载原文建立；关键数值应以论文正文、图表和补充材料为准。
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
适合宽电流跨度且功耗预算很紧的NS-RAM读出；优先借鉴动态缩放与功率按信号自适应，而非直接复制光传感器控制环。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：混合静态/动态缩放(SZ+DZ)及OTA切片
主要局限：当前页面基于调研表和已下载原文建立；关键数值应以论文正文、图表和补充材料为准。
结论：该文适合作为“混合式增量ΔΣΔΣ（I-ΔΣΔΣ）光-数字转换器（LDC）”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

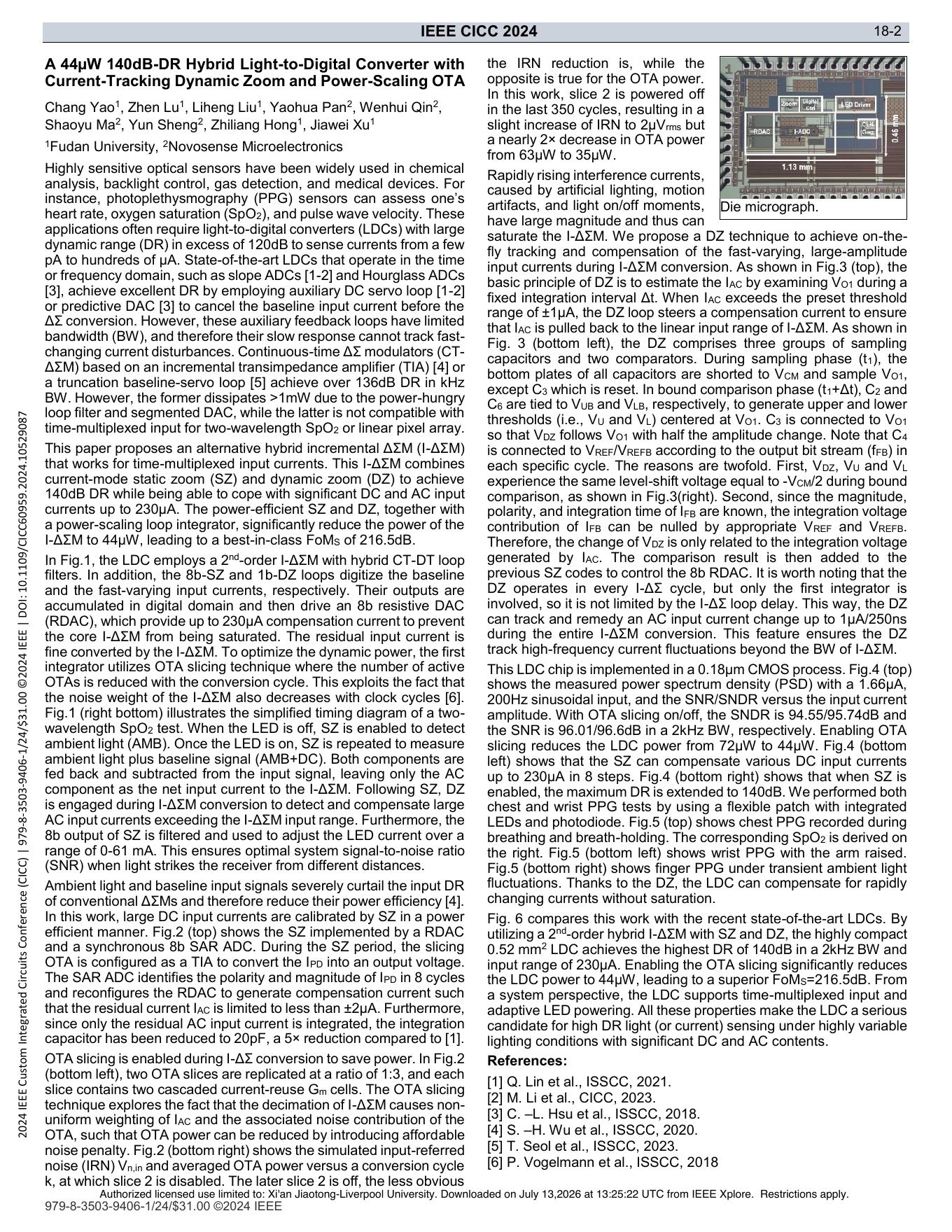

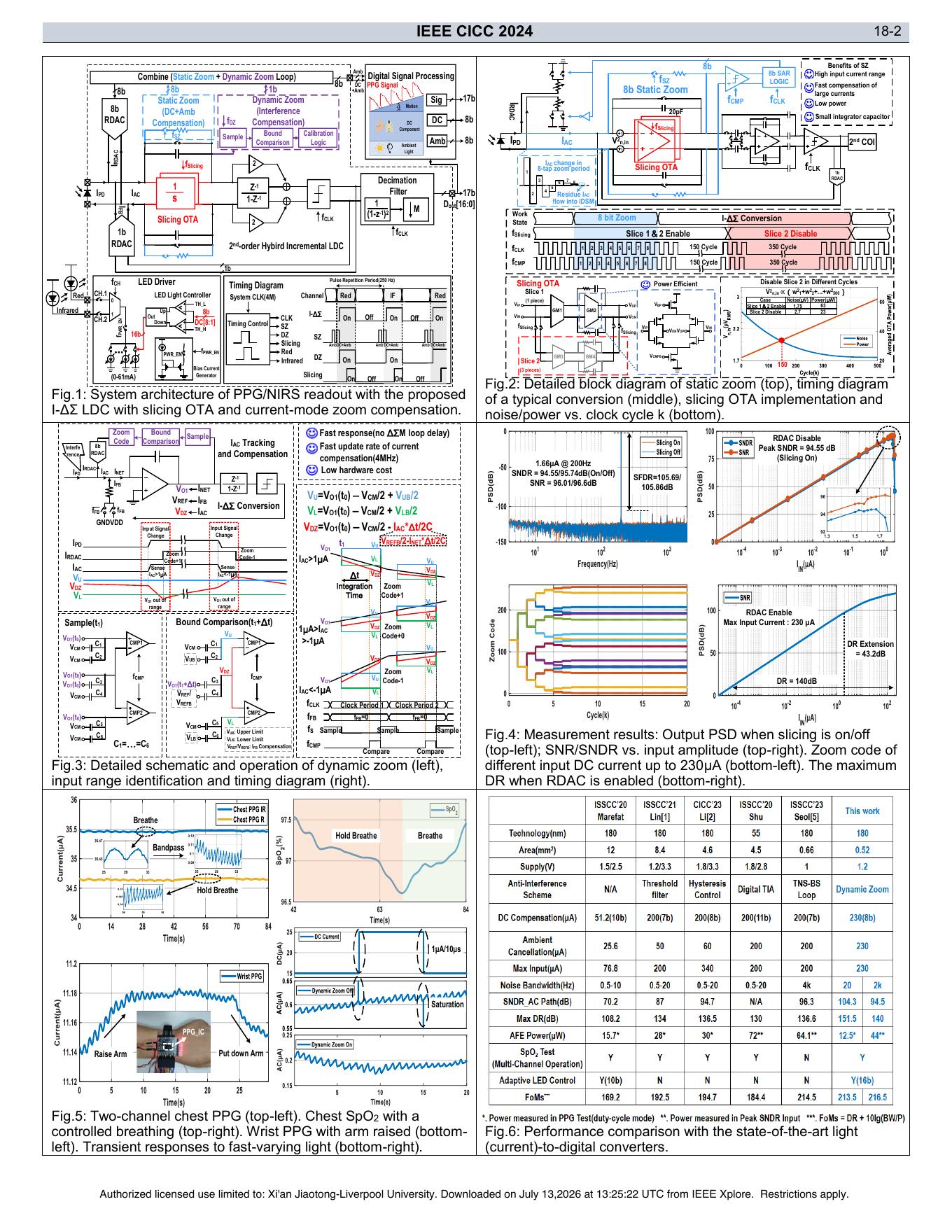

论文原图
