02 / TIA LITERATURE
Dynamic Damping in Transimpedance Amplifiers
若 PDF 预览未显示，可使用上方链接打开原文。

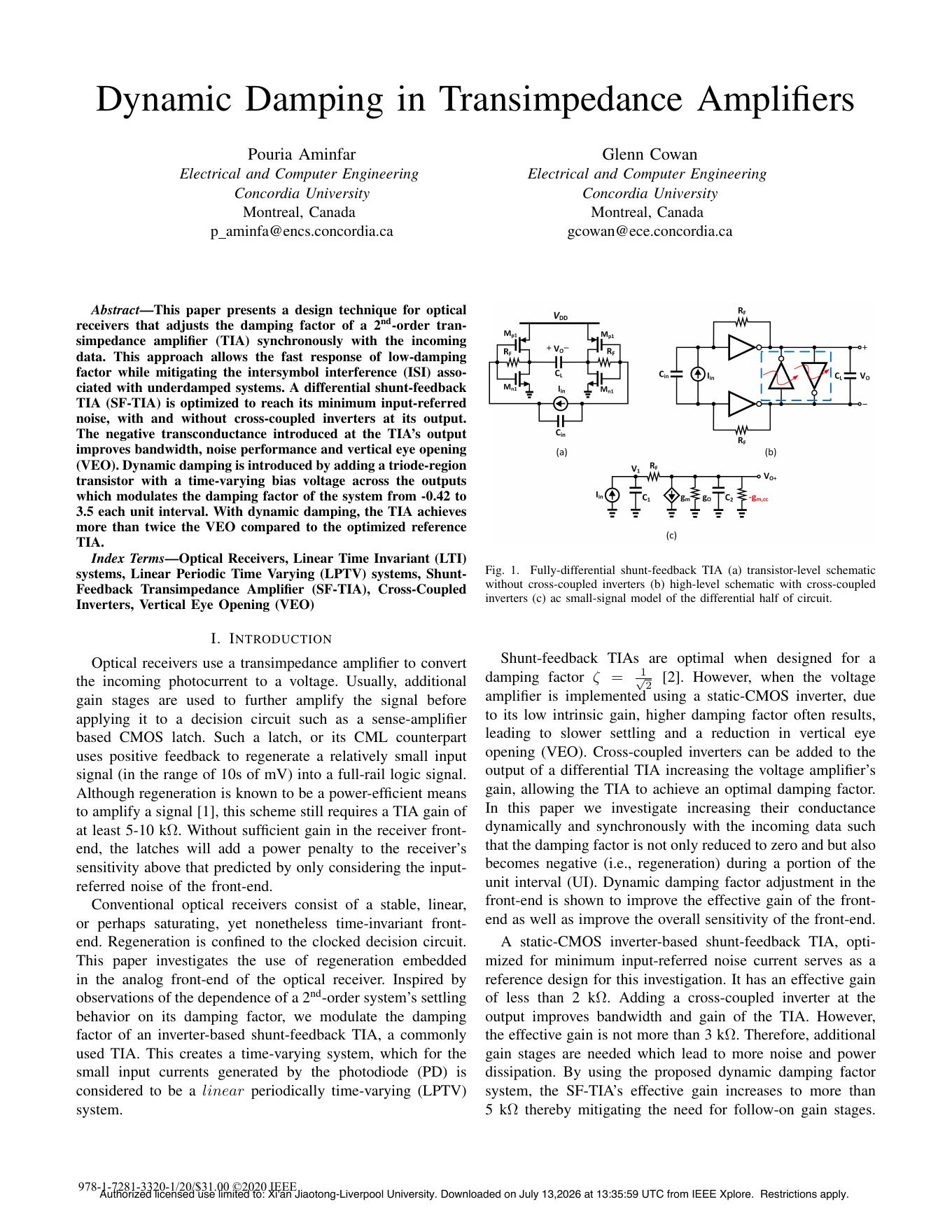

作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2020
DOI: https://doi.org/10.1109/ISCAS45731.2020.9180879
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | TIA stability / damping |
| 是否实测 | 否 |
| 工艺节点 | 待核实 |
| 前端架构 | 稳定性补充：dynamic damping / feedback compensation |
| 关键性能条件 | 非性能主表标杆 |
| 可参考程度 | 中 |
设计挑战
- 应用约束：TIA stability / damping。
- 核心电路矛盾：传统TIA在输入电容变化时相位裕度下降，固定补偿无法同时覆盖所有负载。本文以动态阻尼/反馈补偿随工作状态调节，优先解决稳定性与settling。
- 指标与实现约束：非性能主表标杆。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
稳定性补充：dynamic damping / feedback compensation。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
解释输入电容、反馈补偿和 settling 的稳定性问题
3. 与传统方案的差异
传统TIA在输入电容变化时相位裕度下降，固定补偿无法同时覆盖所有负载。本文以动态阻尼/反馈补偿随工作状态调节，优先解决稳定性与settling。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 待核实 |
| 验证方式 | 否 |
| 关键性能 | 非性能主表标杆 |
| 证据等级 | 仿真或后仿，证据等级中等 |
| 参考程度 | 中 |
原文摘要证据：This paper presents a design technique for optical receivers that adjusts the damping factor of a 2nd -order tran- simpedance amplifier (TIA) synchronously with the incoming data. This approach allows the fast response of low-damping factor while mitigating the intersymbol interference (ISI) asso- ciated with underdamped systems. A differential shunt-feedback TIA (SF-TIA) is optimized to reach its minimum input-referred noise, with and without cross-coupled inverters at its output. The negative transconductance introduced at the TIA’s output improves bandwidth, noise performance and vertical eye opening (VEO). Dynamic damping is introduced by adding a triode-region transistor with a time-varying bias voltage across the outputs which modulates the damping factor of the system from -0.42 to 3.5 each unit interval. With dynamic damping, the TIA achieves more than twice the VEO compared to the optimized reference TIA.
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：解释输入电容、反馈补偿和 settling 的稳定性问题
- 主要限制：建议放补充，不参与性能排名
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
当阵列规模、列选择导致Cin变化时很有参考价值；建议在仿真中扫描Cin、PVT和读出码型，而非只报标称带宽。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：解释输入电容、反馈补偿和 settling 的稳定性问题
主要局限：建议放补充，不参与性能排名
结论：该文适合作为“稳定性补充：dynamic damping / feedback compensation”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

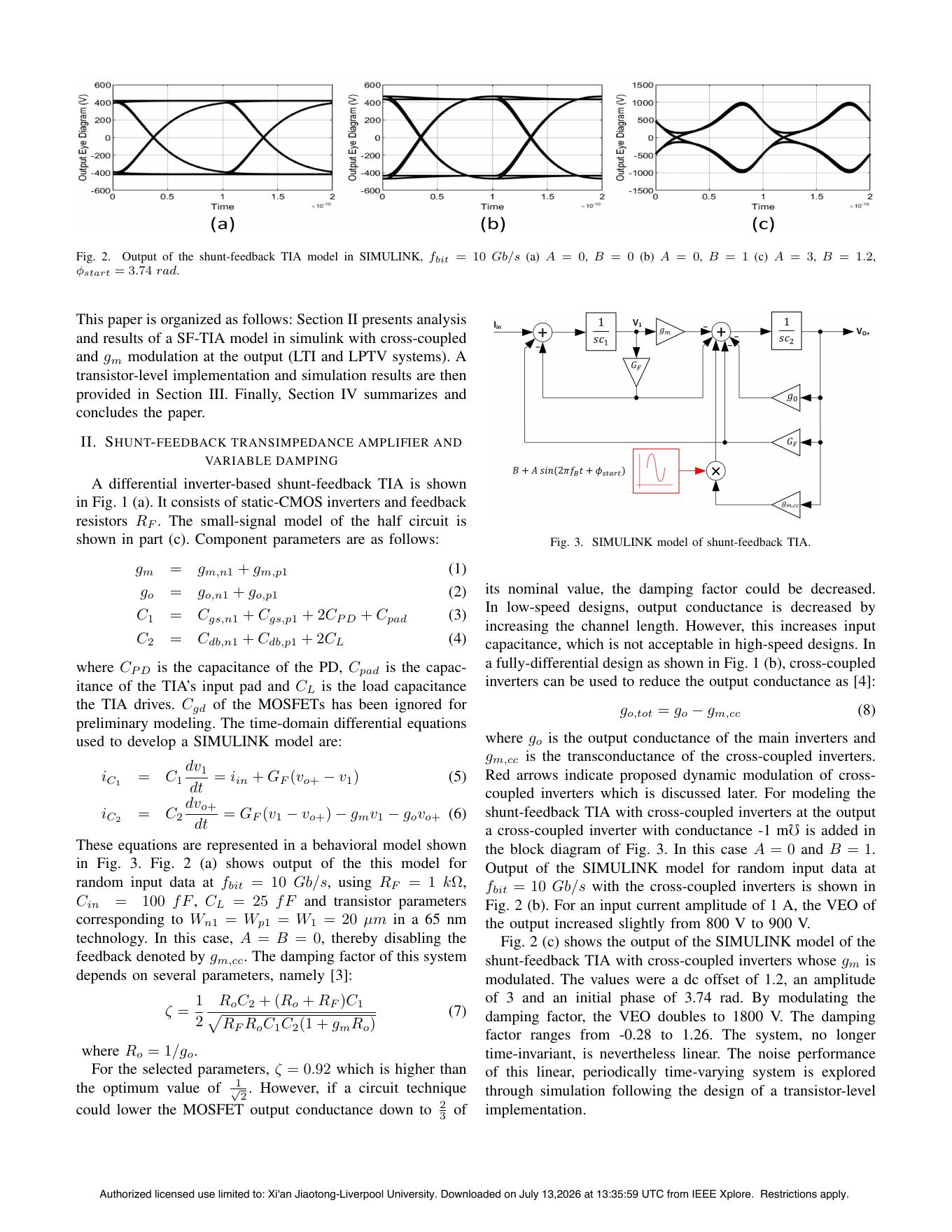

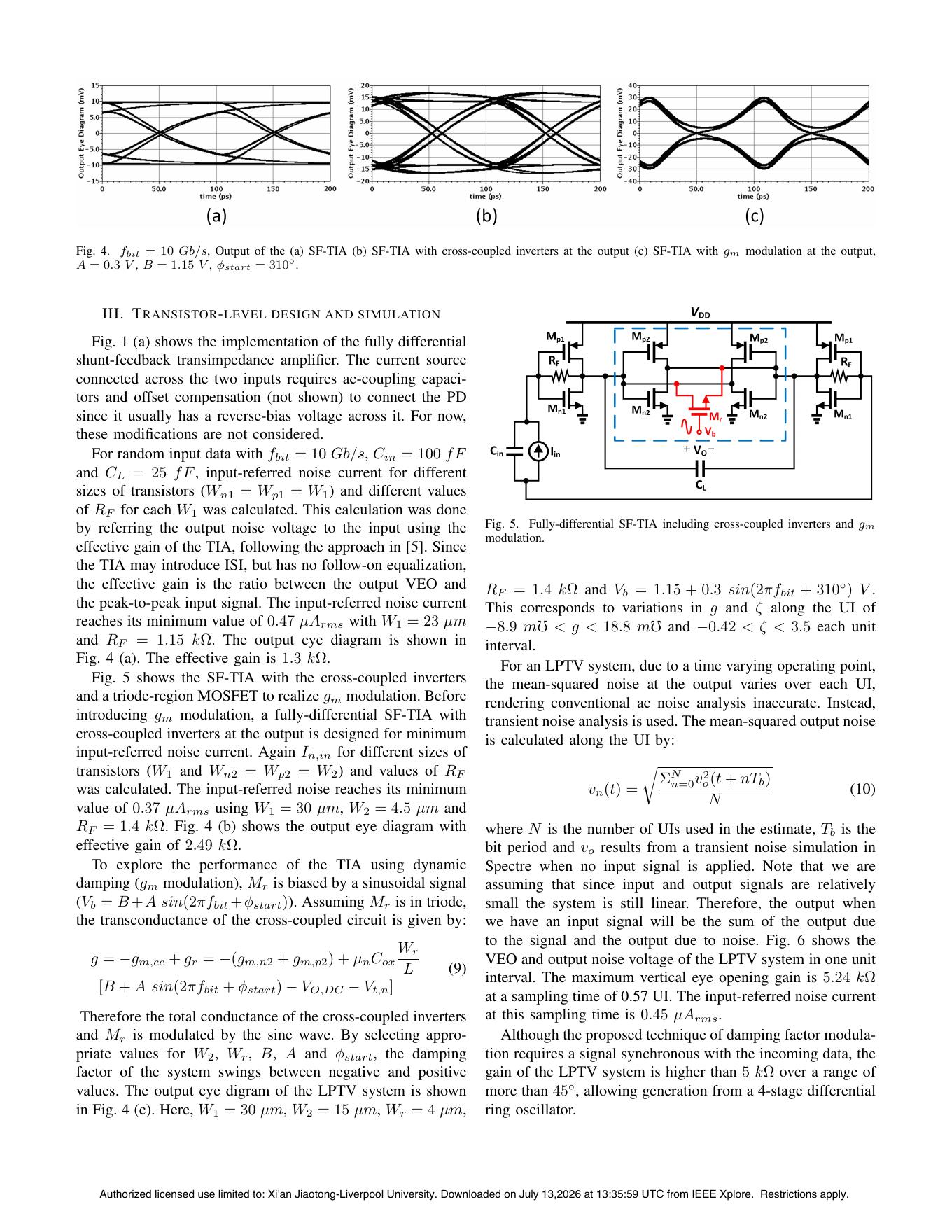

论文原图
