02 / TIA LITERATURE
A 2.4GHz Sub-passive RF Down-converter with Trans-frequency Current-reusing scheme achieving Low Flicker Noise and High Linearity
若 PDF 预览未显示，可使用上方链接打开原文。

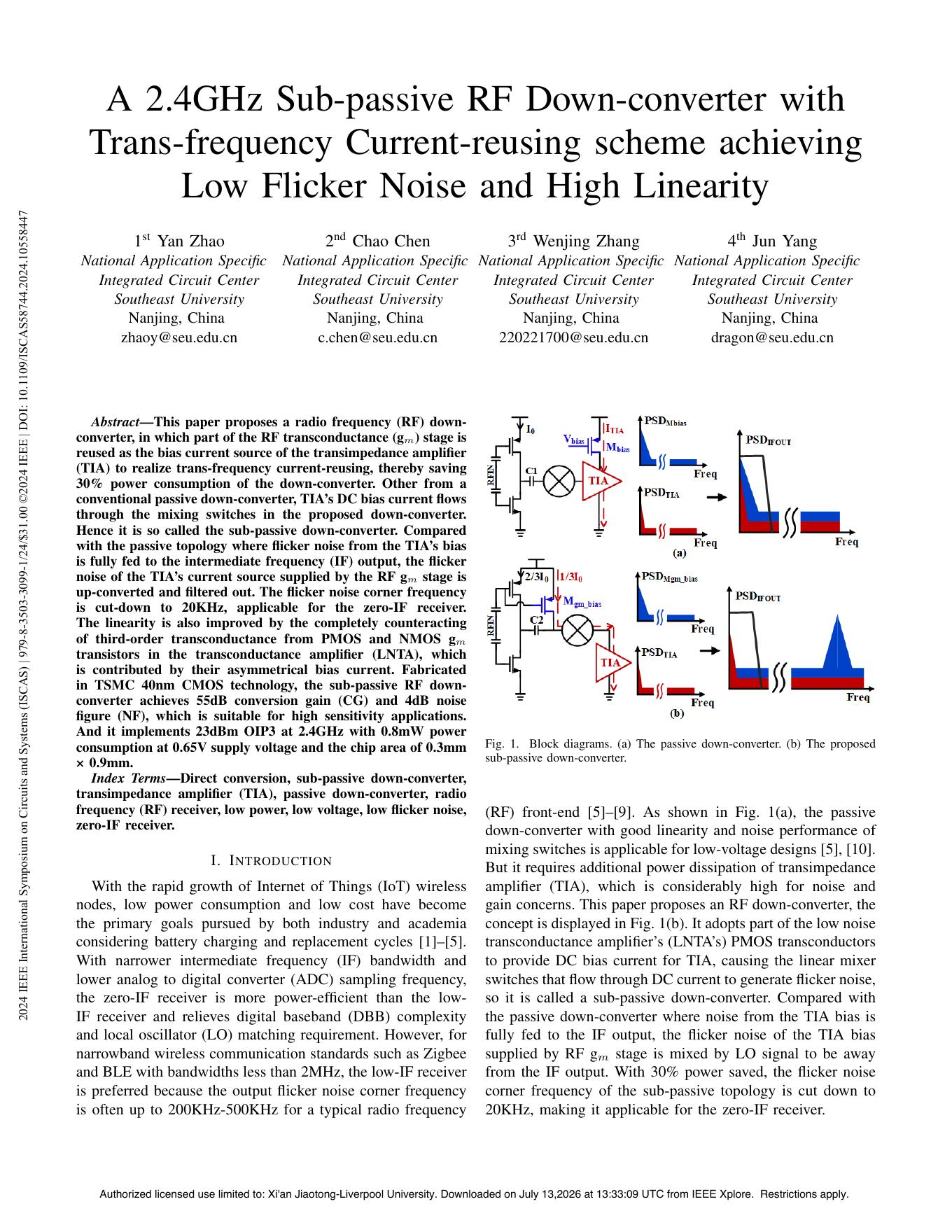

作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2024
DOI: https://doi.org/10.1109/iscas58744.2024.10558447
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | 低功耗RF下变频器；TIA电流复用 |
| 是否实测 | Silicon measured |
| 工艺节点 | 40 |
| 前端架构 | RF gm复用为TIA偏置；common-gate TIA |
| 关键性能条件 | 2.4 GHz；节省30%电流 |
| 可参考程度 | 低相关 |
设计挑战
- 应用约束：低功耗RF下变频器；TIA电流复用。
- 核心电路矛盾：传统TIA偏置电流独立消耗功率。本文复用RF跨导支路电流作为common-gate TIA偏置，利用跨频电流复用降低功耗；主要价值是偏置资源复用。
- 指标与实现约束：2.4 GHz；节省30%电流。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
RF gm复用为TIA偏置；common-gate TIA。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
跨频电流复用，降低TIA偏置噪声和功耗
3. 与传统方案的差异
传统TIA偏置电流独立消耗功率。本文复用RF跨导支路电流作为common-gate TIA偏置，利用跨频电流复用降低功耗；主要价值是偏置资源复用。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 40 |
| 验证方式 | Silicon measured |
| 关键性能 | 2.4 GHz；节省30%电流 |
| 证据等级 | 验证方式需继续核实 |
| 参考程度 | 低相关 |
原文摘要证据：This paper proposes a radio frequency (RF) down- converter, in which part of the RF transconductance (gm ) stage is reused as the bias current source of the transimpedance amplifier (TIA) to realize trans-frequency current-reusing, thereby saving 30% power consumption of the down-converter. Other from a conventional passive down-converter, TIA’s DC bias current flows through the mixing switches in the proposed down-converter. Hence it is so called the sub-passive down-converter. Compared with the passive topology where flicker noise from the TIA’s bias is fully fed to the intermediate frequency (IF) output, the flicker noise of the TIA’s current source supplied by the RF gm stage is up-converted and filtered out. The flicker noise corner frequency is cut-down to 20KHz, applicable for the zero-IF receiver. The linearity is also improved by the completely counteracting of third-order transconductance from PMOS and NMOS gm transistors i...
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：跨频电流复用，降低TIA偏置噪声和功耗
- 主要限制：不要作为TIA主性能标杆
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
可借鉴读出链中OTA/TIA偏置复用的方向，但RF转换架构与NS-RAM静态电流读出不直接等价。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：跨频电流复用，降低TIA偏置噪声和功耗
主要局限：不要作为TIA主性能标杆
结论：该文适合作为“RF gm复用为TIA偏置；common-gate TIA”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

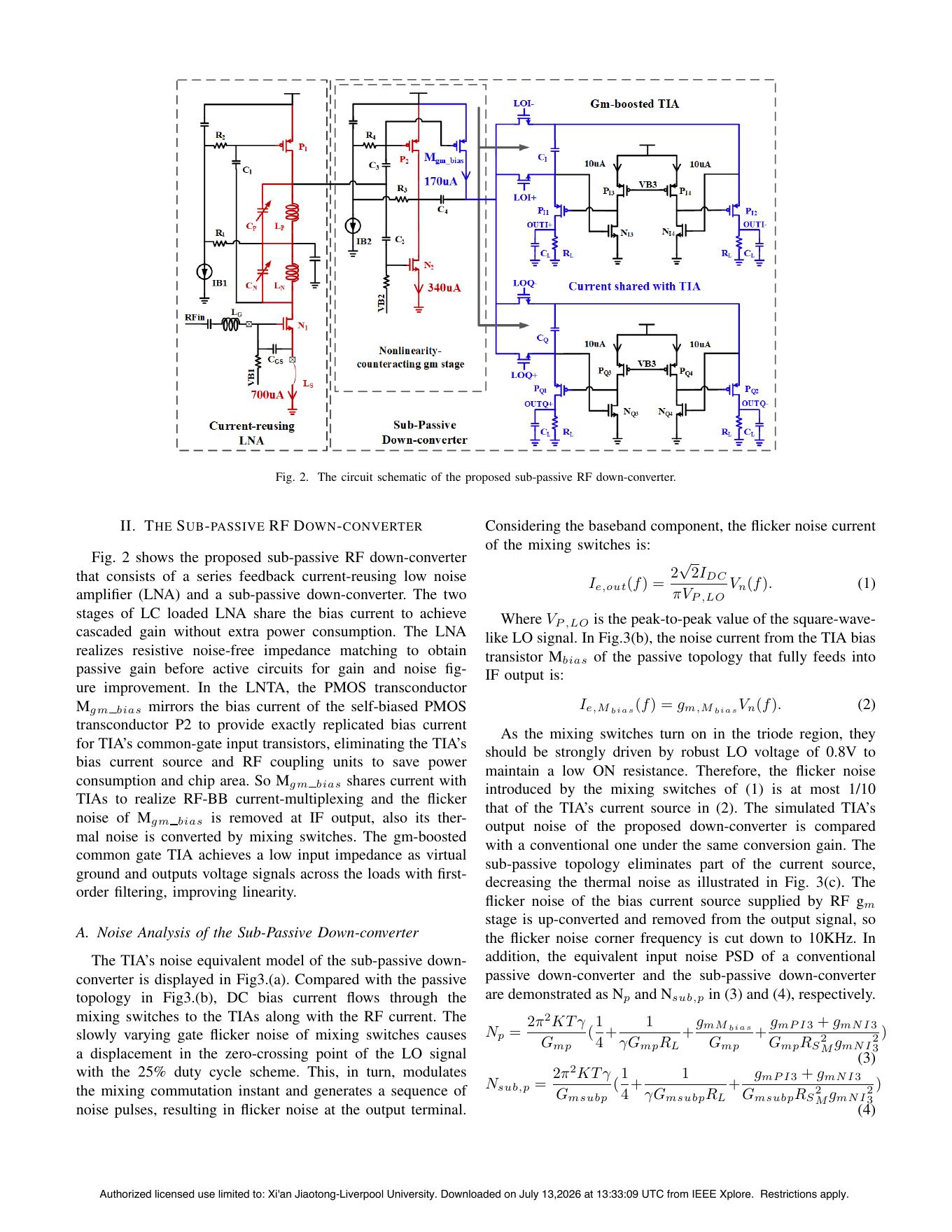

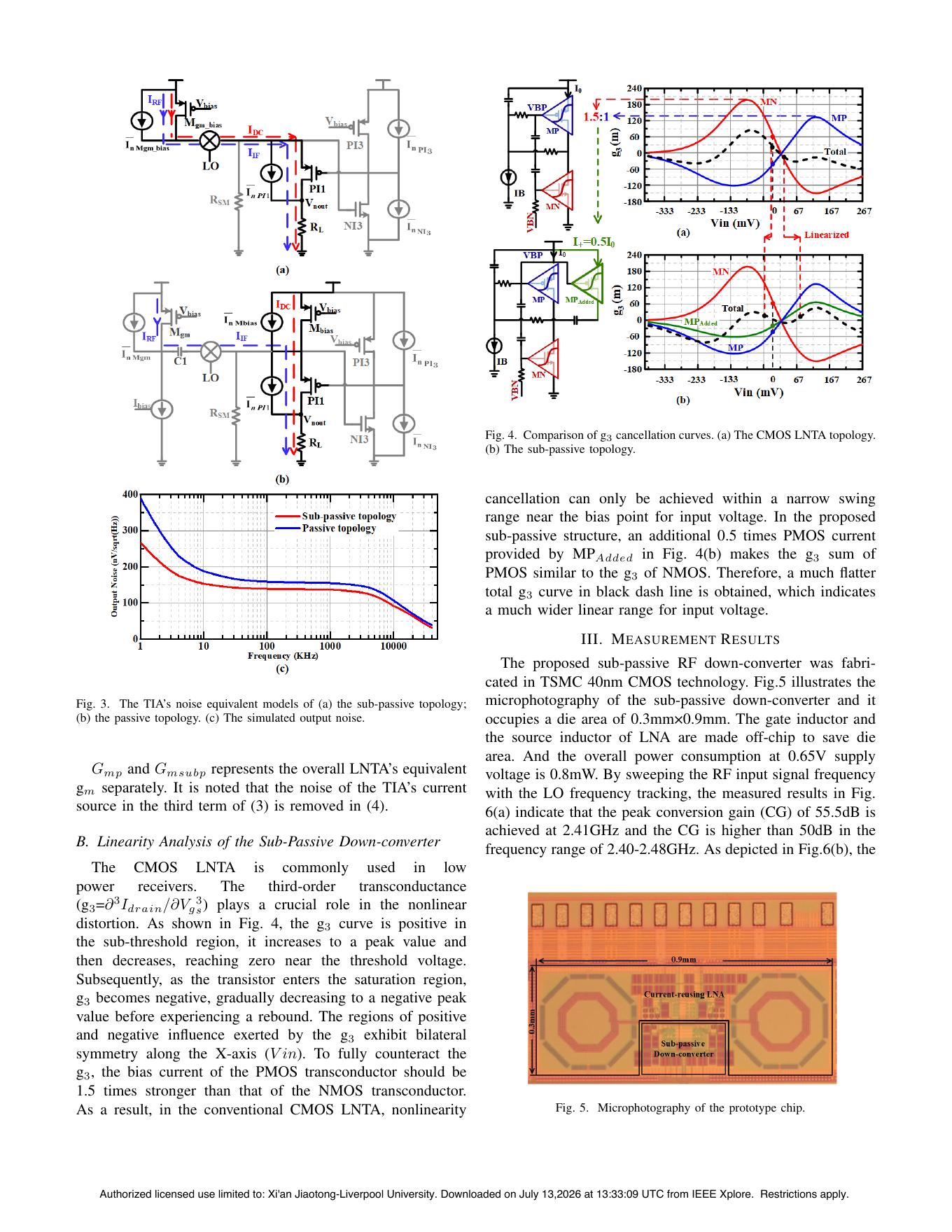

论文原图
