02 / TIA LITERATURE
A 0.156 NEF Transimpedance Amplifier with Analog-Domain Multi-Band Fusion Technique for High-sensitivity and Broadband Hydrophones
若 PDF 预览未显示，可使用上方链接打开原文。
作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2026
DOI: https://doi.org/10.1109/iscas66217.2026.11562931
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | PMUT hydrophone宽带高灵敏读出 |
| 是否实测 | Silicon measured |
| 工艺节点 | 180 |
| 前端架构 | Capacitive-feedback TIA；多通道模拟域融合 |
| 关键性能条件 | PMUT 3 mm x 2 mm阵列；523 V/MPa灵敏度 |
| 可参考程度 | 补充 |
设计挑战
- 应用约束：PMUT hydrophone宽带高灵敏读出。
- 核心电路矛盾：传统电阻反馈TIA受Rf热噪声和单频带处理限制。本文采用电容反馈与模拟域多频带融合，减少反馈电阻噪声并把融合前置到ADC前；重点是噪声效率和模拟聚合。
- 指标与实现约束：PMUT 3 mm x 2 mm阵列；523 V/MPa灵敏度。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
Capacitive-feedback TIA；多通道模拟域融合。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
模拟域多频带融合，降低面积/功耗并扩展带宽
3. 与传统方案的差异
传统电阻反馈TIA受Rf热噪声和单频带处理限制。本文采用电容反馈与模拟域多频带融合，减少反馈电阻噪声并把融合前置到ADC前；重点是噪声效率和模拟聚合。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 180 |
| 验证方式 | Silicon measured |
| 关键性能 | PMUT 3 mm x 2 mm阵列；523 V/MPa灵敏度 |
| 证据等级 | 验证方式需继续核实 |
| 参考程度 | 补充 |
原文摘要证据：Underwater acoustic systems employ bulky sonar devices with inherently limited bandwidth. This work addresses the fundamental sensitivity-bandwidth trade-off in piezoelectric micromachined ultrasonic transducer (PMUT) through an inno- vative analog-domain multi-band fusion technique. We present a multi-channel fused transimpedance amplifier (TIA) imple- mented in 180-nm CMOS for high-sensitivity, broadband hy- drophones. The proposed architecture combines analog-domain signal fusion with a capacitive-feedback TIA topology, achieving simultaneous area and power efficiency. When integrated with a compact 3 mm × 2 mm PMUT array, the system demonstrates 129% fractional bandwidth and 523 V/MPa sensitivity. The single-channel configuration √ achieves an input-referred noise (IRN) density of 10 pA/ Hz@1MHz with noise efficiency factor (NEF) of 0.093 while the triple-channel design attains a NEF of 0.156, representing an exceptional low-powe...
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：模拟域多频带融合，降低面积/功耗并扩展带宽
- 主要限制：适合讲噪声-带宽-输入电容权衡
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
当阵列寄生以电容为主或需多频段/多通道合成时可参考；需验证电容反馈的复位、低频漂移和离散时间效应。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：模拟域多频带融合，降低面积/功耗并扩展带宽
主要局限：适合讲噪声-带宽-输入电容权衡
结论：该文适合作为“Capacitive-feedback TIA；多通道模拟域融合”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

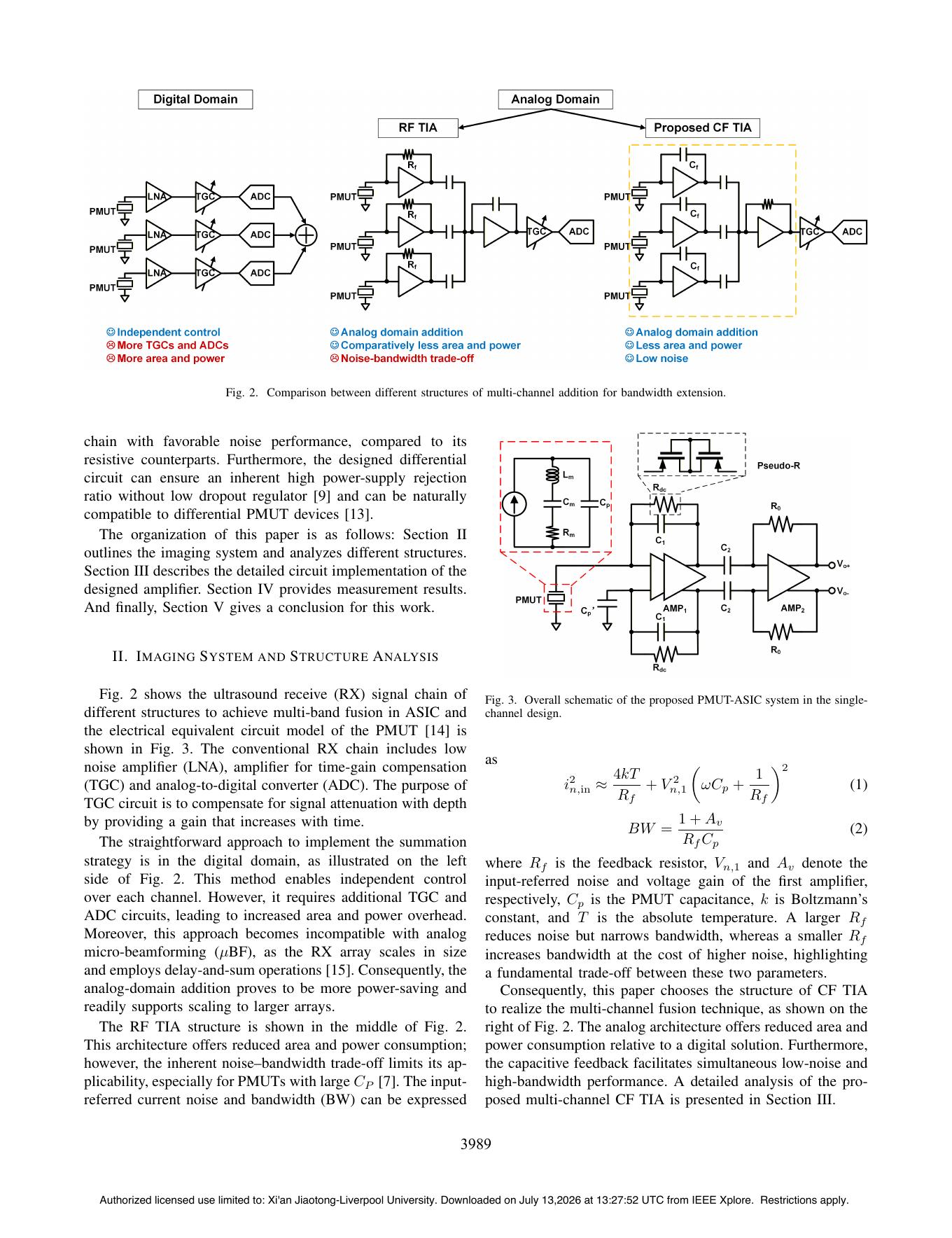

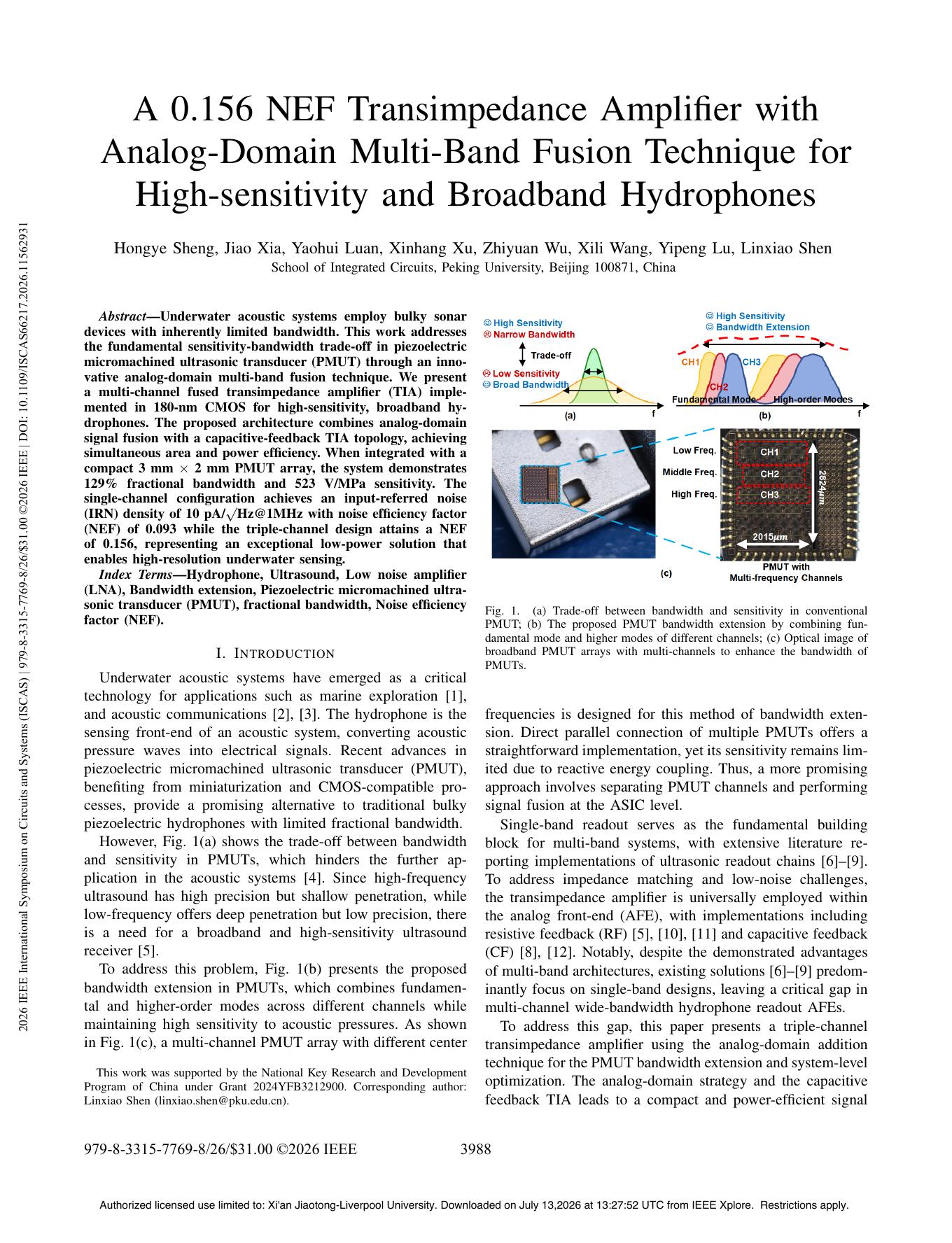

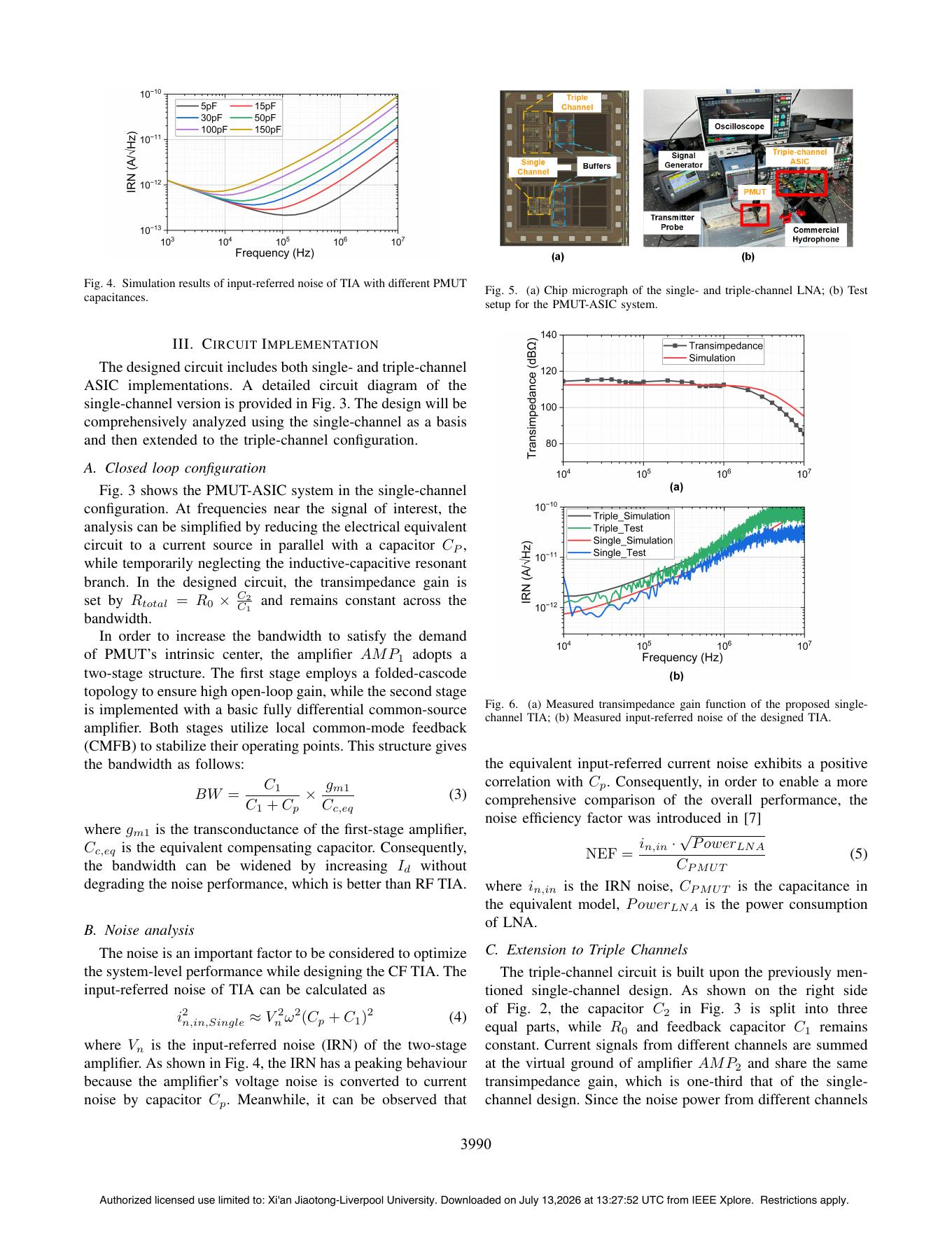

论文原图
