02 / TIA LITERATURE

A 56-Gb/s PAM-4 Optical Transceiver with Nonlinear FFE for VCSEL Driver in 40nm CMOS

TIAVCSEL光收发机PAM-4非线性FFEA-SSCC2021
PAPER PDF / 原论文在新窗口打开 ->

若 PDF 预览未显示,可使用上方链接打开原文。

作者: Pen-Jui Peng (台湾清华), Hsiang-En Huang, Wei-Chien Huang (元智大学), Po-Lin Lee, Ming-Wei Lin, Ying-Zong Juang, Sheng-Hsiang Tseng (台湾半导体研究所)

DOI: 10.1109/A-SSCC53895.2021.9634783

📖 点击查看本文名词解释(入门指南)


核心参考量

维度 数值/信息
工艺节点 40nm CMOS
TX 面积 0.85×0.55 mm²
RX 面积 0.66×0.5 mm²
TX 功耗 93 mW → 1.66 pJ/bit (@56Gb/s)
RX 功耗 278 mW → 4.96 pJ/bit(不含 4-tap FFE driver)
数据率 56 Gb/s PAM-4
TX 供电 0.9V (core) + 1.2V (driver) + 3V (VCSEL)
RX 供电 1.2V
VCSEL −3dB 带宽 14 – 17 GHz
链路损耗 PD+TIA 封装 + COB 互连 ≈ 10dB Nyquist
TX 电眼图 300 mVppd,最小眼开 64mV
TX 光 OMA −0.9 dBm(经非线性 FFE 补偿后)
RX TIA 输出 120 mVppd (@−3dBm OMA)
RX BER 10⁻¹² @ 0.08 UI margin(10dB 损耗补偿后)
RX 恢复输出 700 mVppd

架构创新点

1. DSP 域非线性 PAM-4 FFE(TX 端)

  • 2-tap FFE 通过 LUT 预选系数
  • 根据当前和下一个符号独立调节
  • 补偿 VCSEL 的非对称响应(rising/falling 不对称在 PAM-4 中更严重)
  • 同时优化 RLM(PAM-4 各级别独立调节)
  • 使用 2UI 脉冲(非1UI)降低时钟功耗

2. 7b DAC 分段结构

  • 5 binary slices + 3 unary slices(温度码)
  • 降低非线性

3. 电流模驱动 + 终端匹配

  • 减少 wirebond 通道两侧阻抗失配引起的反射

4. RX 架构

  • CTLE + 1-tap DFE 补偿互连损耗
  • 两级 VGA(−10~10dB 可调)保证线性度
  • 3 个数据 slicer + 1 error slicer + 1 edge slicer
  • 独立自适应参考电压 DAC 阵列
  • RZ 信号直接用于 DFE 反馈(减少延迟)

5. 4-tap FFE TX 在 RX 端做重定时

  • 2:1 MUX 与电压模 driver 合并(省去 predriver)
  • 3.5/7.5/7.5/3.5 切片分配

技术特点

  • VCSEL 直接驱动方案(vs. Microring 或 Mach-Zehnder 调制器)
  • 短距应用 (<100m) 通过多模光纤
  • 功率效率优于高阶调制器方案
  • JTOL 满足 IEEE 802.3bs 标准

论文原图

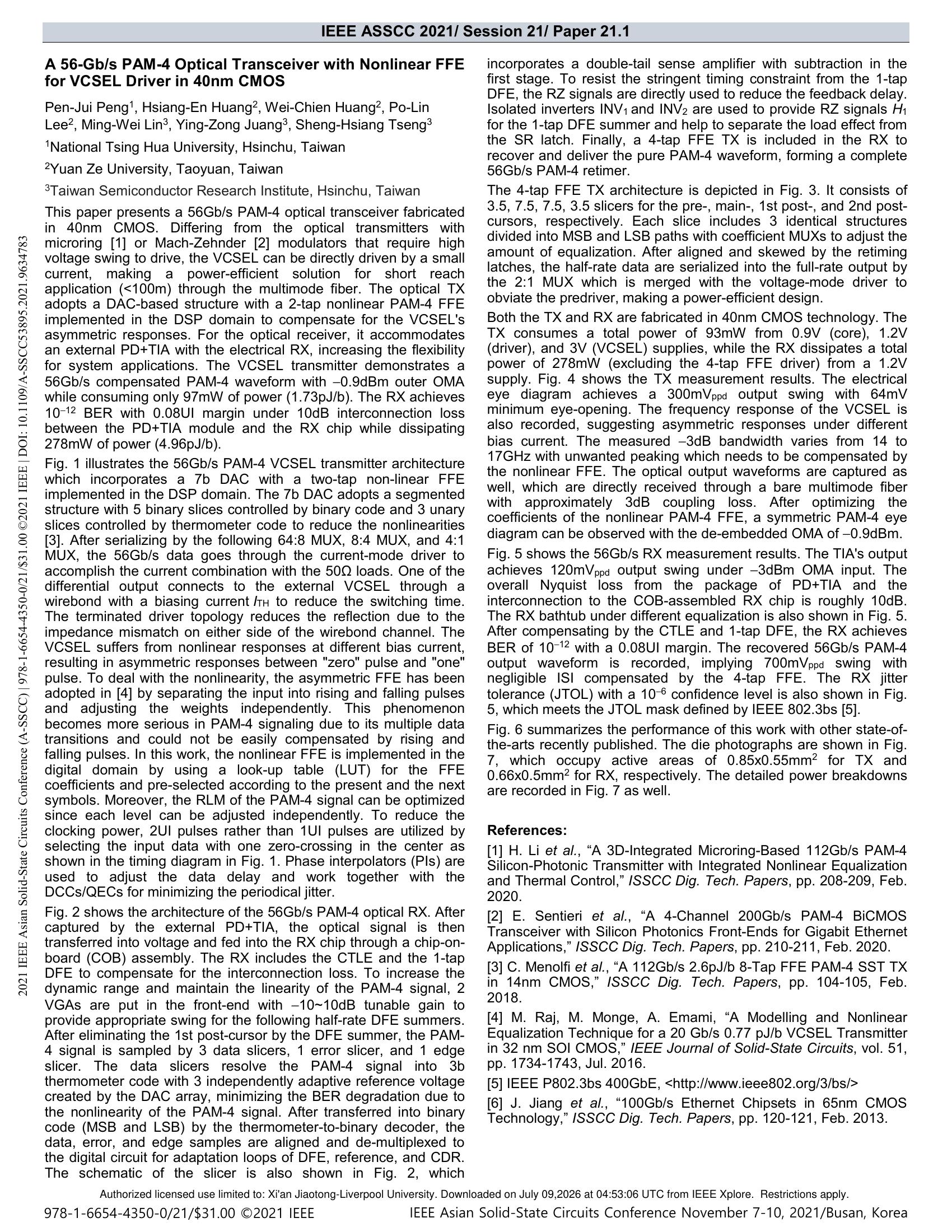

Page 1

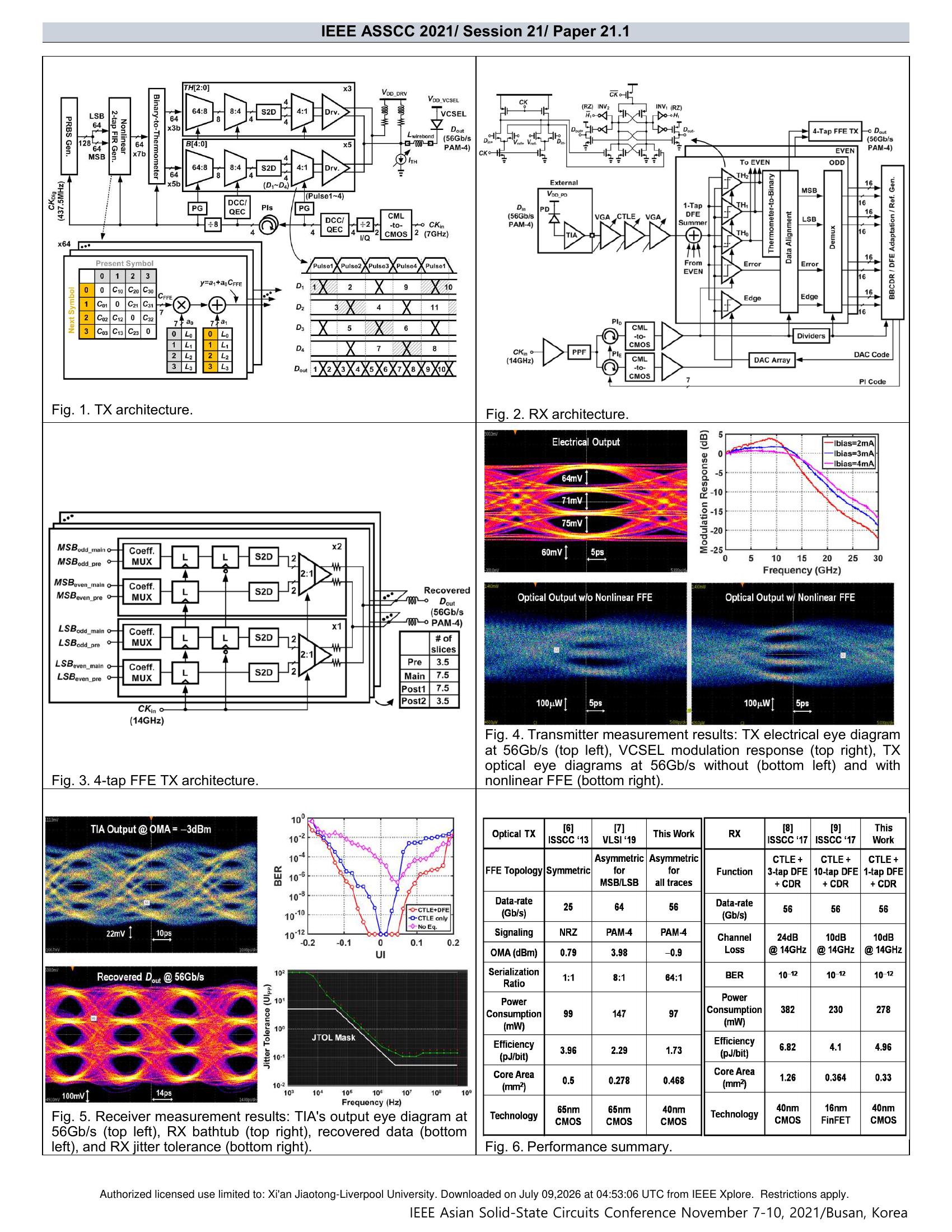

Page 2

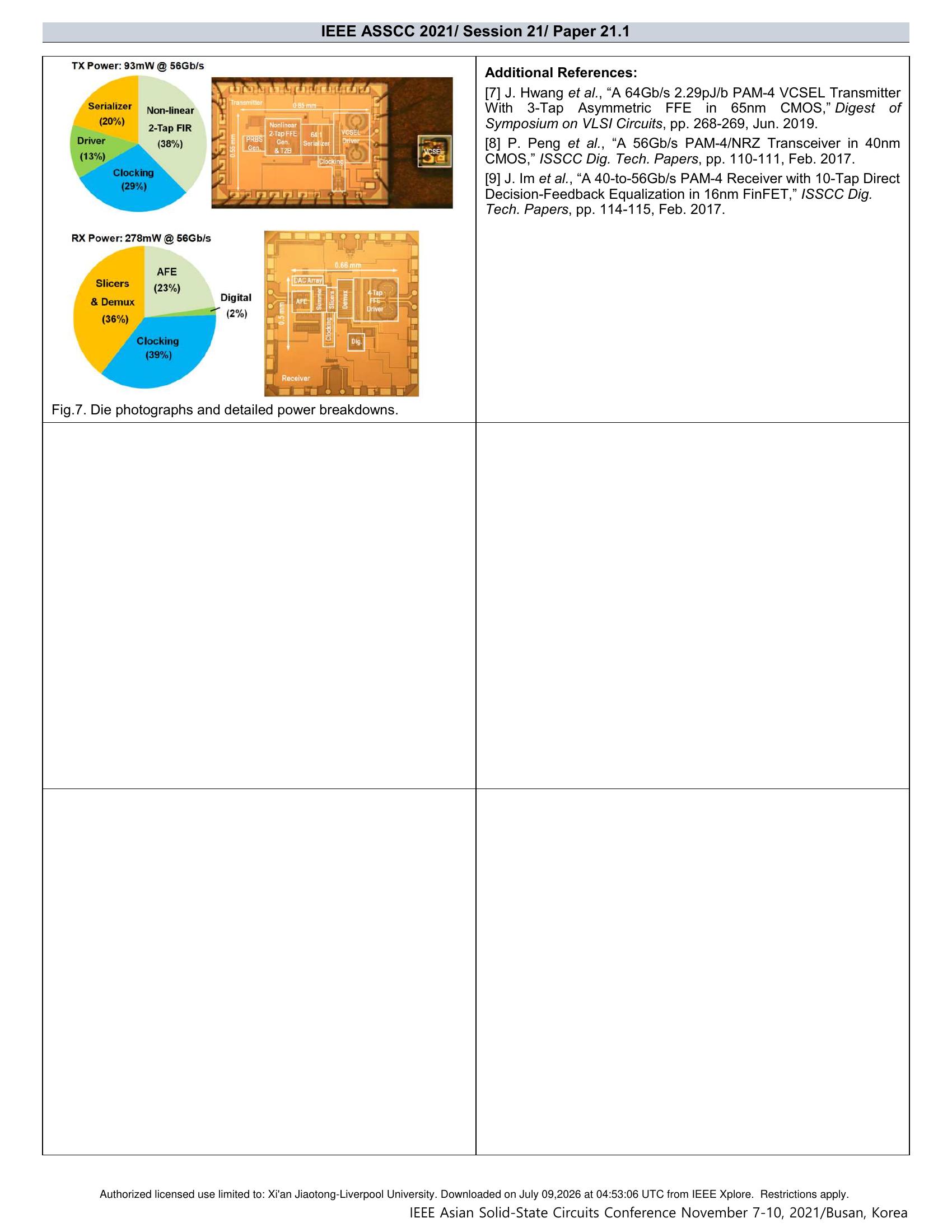

Page 3
