Energy Efficient Voltage-Mode Simultaneous Bidirectional Transceiver for Serial Links

作者与单位: 见论文原文首页（下方已附前三页原图）

会议: IEEE ISCAS 2025
DOI: https://doi.org/10.1109/iscas56072.2025.11043871
原文: paper.pdf

📖 点击查看本文名词解释（入门指南）

核心参考量

维度	信息
应用场景	串行链路电压模式SBD transceiver
是否实测	Not TIA design
工艺节点	65
前端架构	提到传统TIA-based transmitter作为对比，本文是voltage-mode方案
关键性能条件	20 Gb/s SBD serial link
可参考程度	不建议主讲

设计挑战

• 应用约束：串行链路电压模式SBD transceiver。
• 核心电路矛盾：本文以电压模式替代传统TIA-based链路，说明当信号已处于电压域时可取消I-V转换；并非电流读出TIA设计。
• 指标与实现约束：20 Gb/s SBD serial link。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。

架构创新点

1. 前端拓扑

提到传统TIA-based transmitter作为对比，本文是voltage-mode方案。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。

2. 关键机制

用电压模式降低传统TIA-based方案功耗

3. 与传统方案的差异

本文以电压模式替代传统TIA-based链路，说明当信号已处于电压域时可取消I-V转换；并非电流读出TIA设计。

性能与证据

项目	判断
工艺	65
验证方式	Not TIA design
关键性能	20 Gb/s SBD serial link
证据等级	验证方式需继续核实
参考程度	不建议主讲

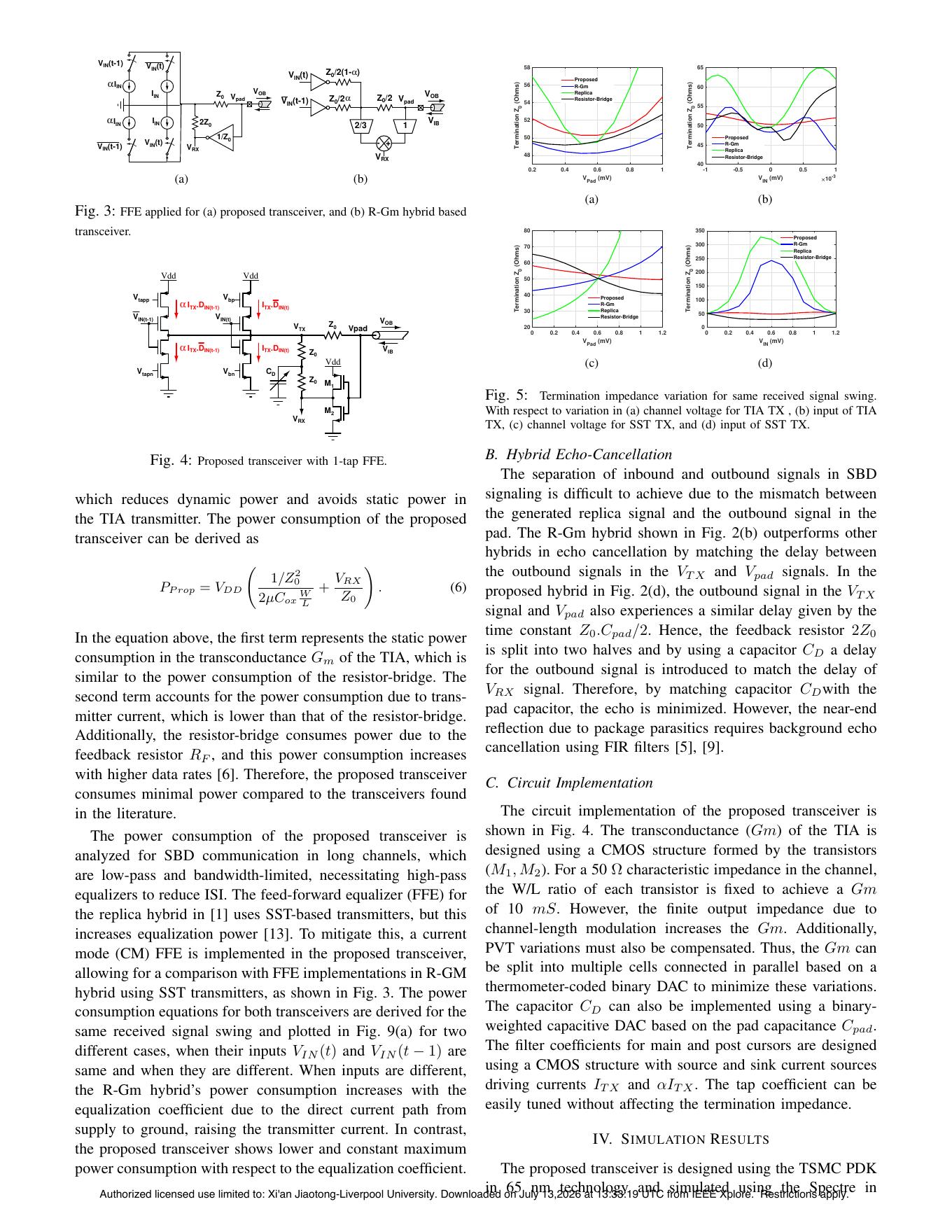

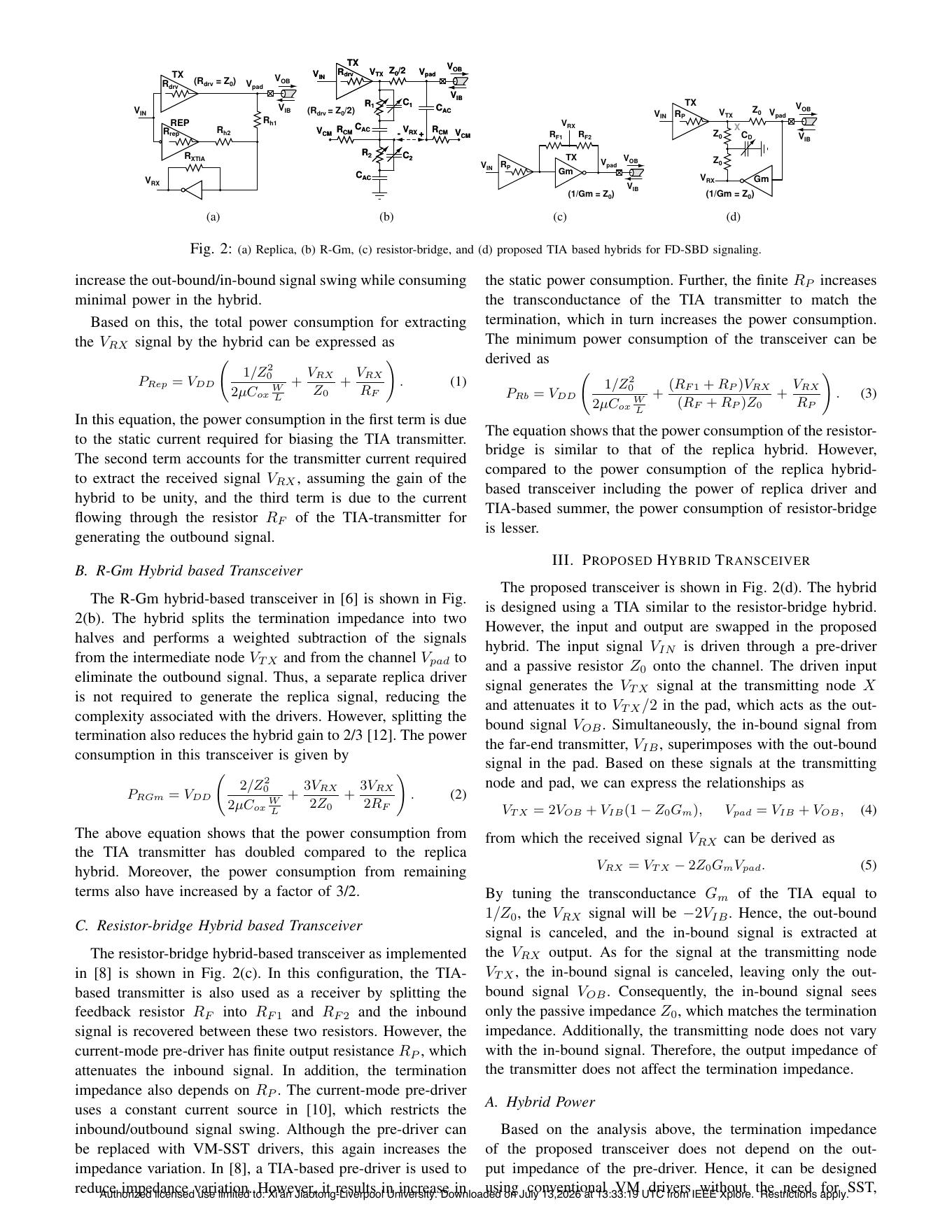

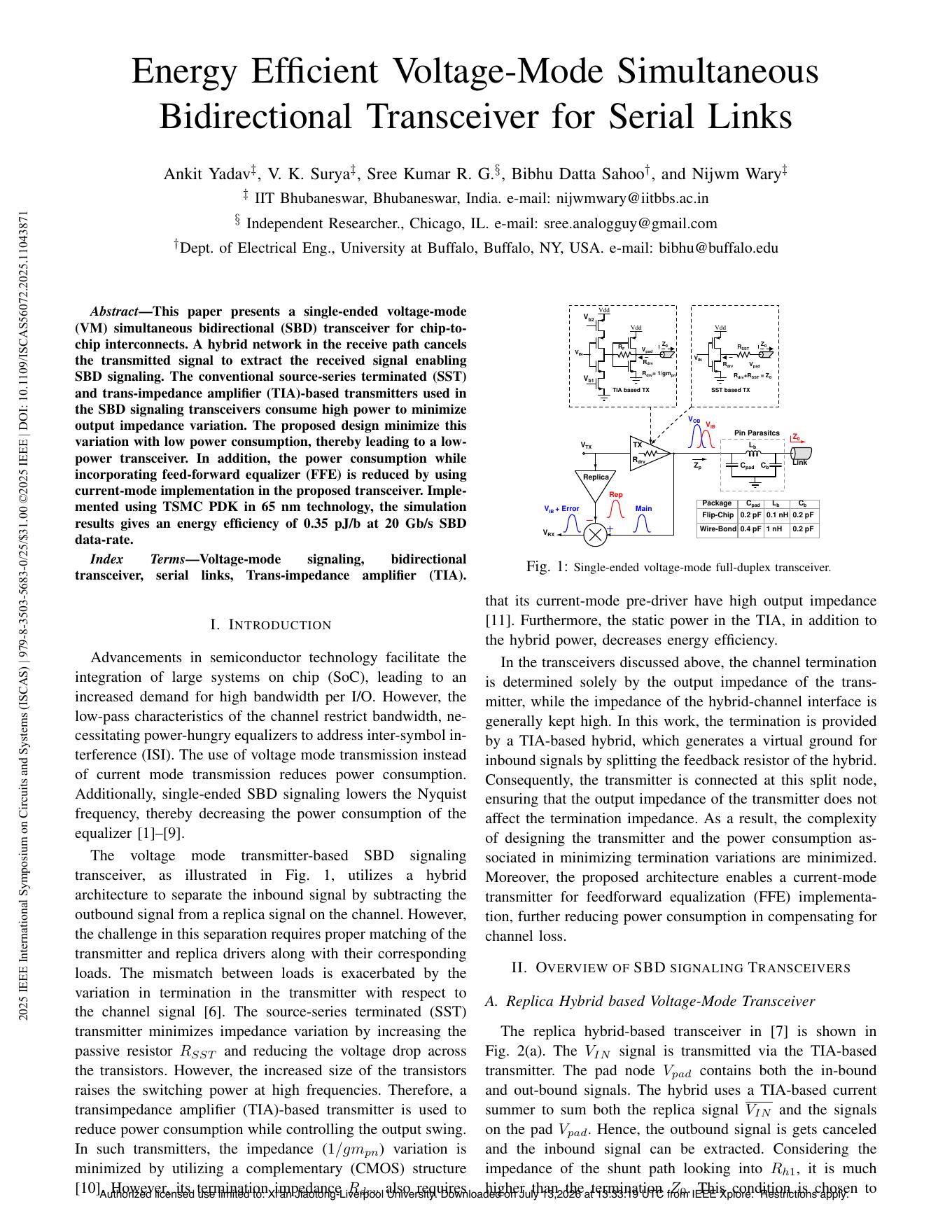

原文摘要证据：Energy Efficient Voltage-Mode Simultaneous Bidirectional Transceiver for Serial Links Ankit Yadav‡ , V. K. Surya‡ , Sree Kumar R. G.§ , Bibhu Datta Sahoo† , and Nijwm Wary‡ ‡ IIT Bhubaneswar, Bhubaneswar, India. e-mail: nijwmwary@iitbbs.ac.in 2025 IEEE International Symposium on Circuits and Systems (ISCAS) | 979-8-3503-5683-0/25/$31.00 ©2025 IEEE | DOI: 10.1109/ISCAS56072.2025.11043871 § Independent Researcher., Chicago, IL. e-mail: sree.analogguy@gmail.com † Dept. of Electrical Eng., University at Buffalo, Buffalo, NY, USA. e-mail: bibhu@buffalo.edu Abstract—This paper presents a single-ended voltage-mode
