A 50 Gb/s Rad-Hard Quad TIA IC for Onboard Satellite Interconnects
若 PDF 预览未显示，可使用上方链接打开原文。
作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2025
DOI: https://doi.org/10.1109/iscas56072.2025.11044295
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | 卫星板间光互连；抗辐照quad TIA |
| 是否实测 | Silicon measured |
| 工艺节点 | 130 |
| 前端架构 | Quad optical TIA IC；bias DAC可调 |
| 关键性能条件 | 50 Gb/s/ch；1.35 pJ/bit；抗质子/伽马辐照 |
| 可参考程度 | 低相关 |
设计挑战
- 应用约束：卫星板间光互连；抗辐照quad TIA。
- 核心电路矛盾：传统单通道TIA不处理辐照和通道一致性。本文通过四通道集成和可调偏置，将可靠性/辐照容忍并入系统设计；基础TIA拓扑并非NS-RAM特定。
- 指标与实现约束：50 Gb/s/ch；1.35 pJ/bit；抗质子/伽马辐照。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
Quad optical TIA IC；bias DAC可调。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
多通道高速+抗辐照+可调偏置
3. 与传统方案的差异
传统单通道TIA不处理辐照和通道一致性。本文通过四通道集成和可调偏置，将可靠性/辐照容忍并入系统设计；基础TIA拓扑并非NS-RAM特定。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 130 |
| 验证方式 | Silicon measured |
| 关键性能 | 50 Gb/s/ch；1.35 pJ/bit；抗质子/伽马辐照 |
| 证据等级 | 验证方式需继续核实 |
| 参考程度 | 低相关 |
原文摘要证据：Energy efficiency is one of the most important TRx OTRx Optical Switch OTRx TRx factors while designing integrated circuits for space applications. IN1 Rx DRV DRV Rx IN2 At the same time, an IC must operate correctly despite of harsh Q1 Tx TIA TIA Tx Q2 space environment. This paper demonstrates a quad channel transimpedance amplifier (TIA) integrated circuit that aims to simultaneously achieve high data rates, radiation hardening, and high energy efficiency. To optimize TIA operation with respect INm Rx DRV DRV Rx INn to bandwidth, gain, power consumption, we implemented a Qm Tx TIA TIA Tx Qn digital controlling interface driving low speed DACs for adjusting currents in different TIA stages. The complete circuit has been Fig. 1: Simplified block diagram of a MIMO transceiver manufactured in a 130 nm SiGe BiCMOS semiconductor process. Electrical probe testing shows the achievable data rate of more payload utilizing optical-to-electri...
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：多通道高速+抗辐照+可调偏置
- 主要限制：可作为“高速TIA实测上限”对比
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
仅在抗辐照或高可靠多通道场景参考偏置可调与通道一致性；不作为常规NS-RAM核心架构。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：多通道高速+抗辐照+可调偏置
主要局限：可作为“高速TIA实测上限”对比
结论：该文适合作为“Quad optical TIA IC；bias DAC可调”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

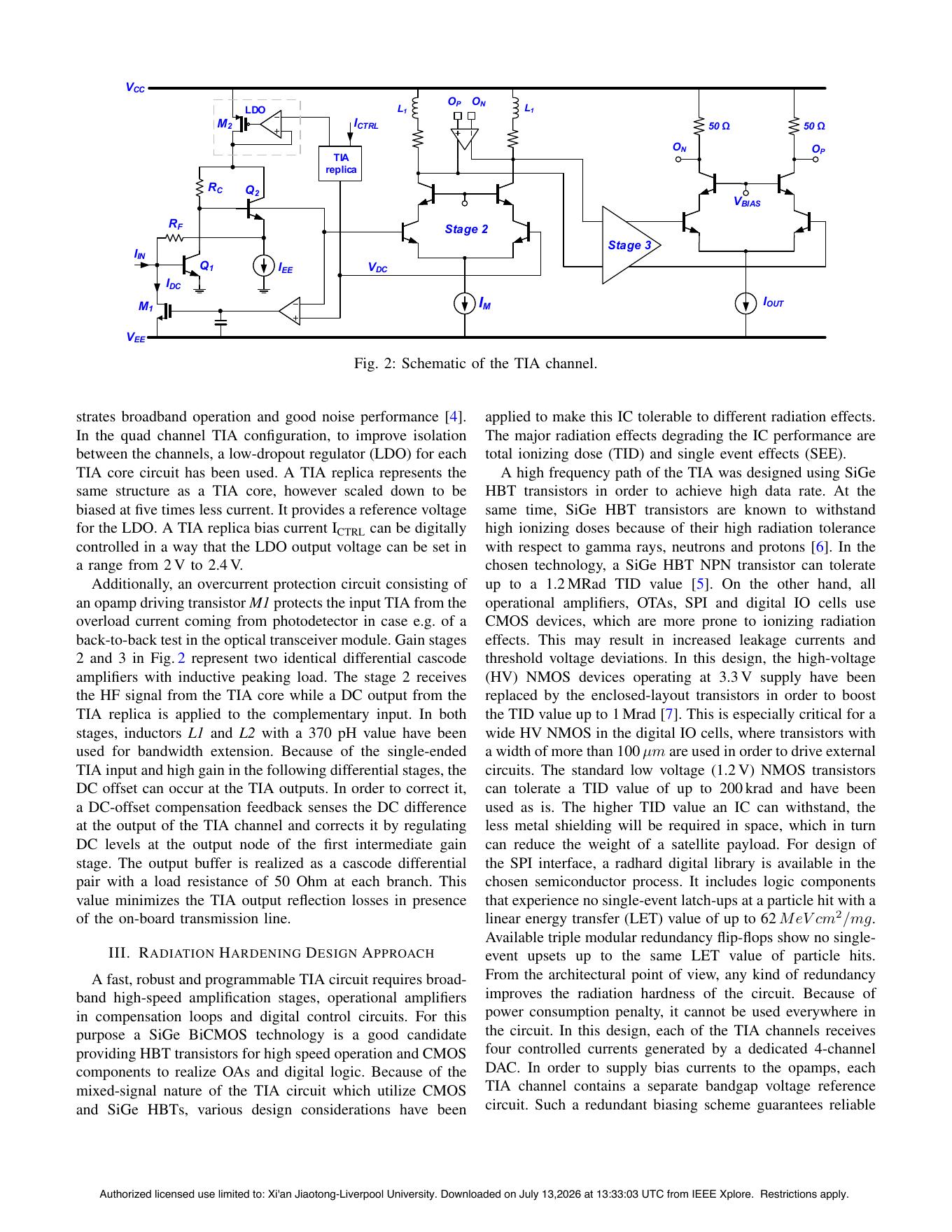

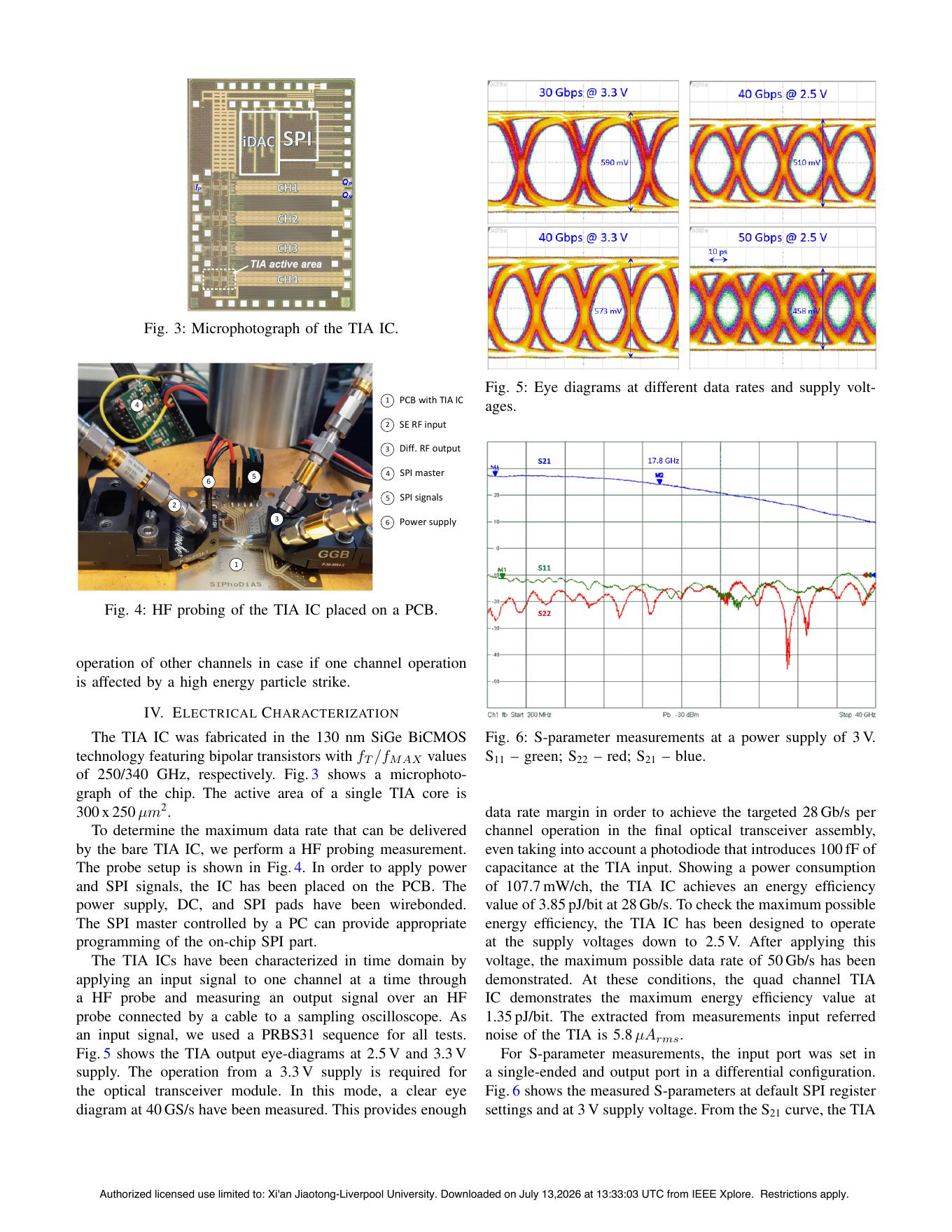

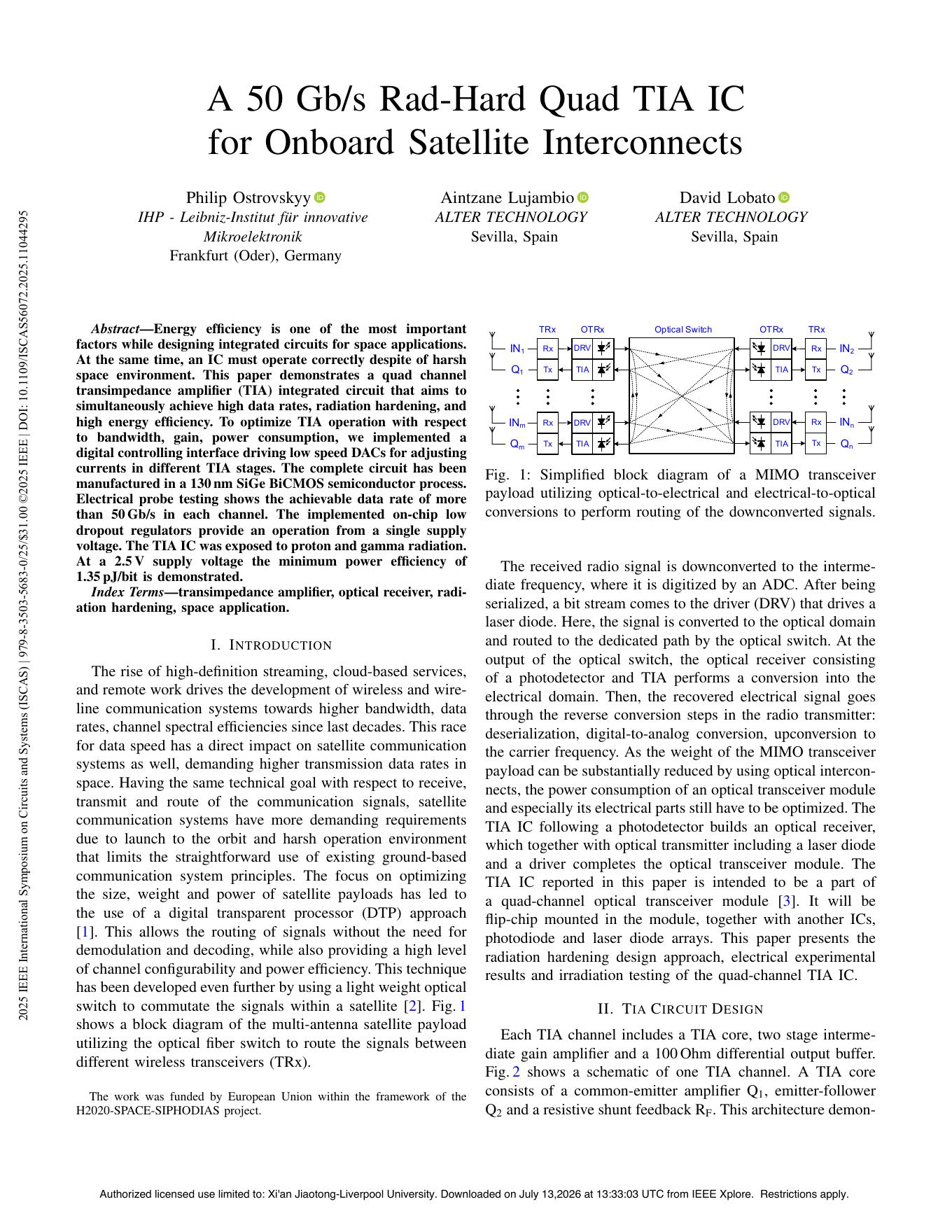

论文原图
