A 196-MHz Bandwidth Transimpedance Amplifier with High Out-of-Band Rejection Employing Transmission Zeros
若 PDF 预览未显示，可使用上方链接打开原文。
作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2026
DOI: https://doi.org/10.1109/iscas66217.2026.11562661
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | Sub-7 GHz RF receiver baseband TIA |
| 是否实测 | Post-layout simulation |
| 工艺节点 | 28 |
| 前端架构 | Rauch TIA + transmission zeros + 3-stage OTA |
| 关键性能条件 | 3-BB-BW OOB rejection |
| 可参考程度 | 低相关 |
设计挑战
- 应用约束：Sub-7 GHz RF receiver baseband TIA。
- 核心电路矛盾：一阶TIA的带外抑制有限，单靠提高带宽会放大干扰。本文在Rauch/TIA网络中引入传输零点，使TIA兼具跨阻和选择性；属于高阶滤波型TIA。
- 指标与实现约束：3-BB-BW OOB rejection。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
Rauch TIA + transmission zeros + 3-stage OTA。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
用传输零点提高带外抑制和线性度
3. 与传统方案的差异
一阶TIA的带外抑制有限，单靠提高带宽会放大干扰。本文在Rauch/TIA网络中引入传输零点，使TIA兼具跨阻和选择性；属于高阶滤波型TIA。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 28 |
| 验证方式 | Post-layout simulation |
| 关键性能 | 3-BB-BW OOB rejection |
| 证据等级 | 仿真或后仿，证据等级中等 |
| 参考程度 | 低相关 |
原文摘要证据：This paper presents a baseband Rauch RF transimpedance amplifier (TIA) topology with 196-MHz Cin CF bandwidth (BW) for Sub-7-GHz direct-conversion receivers Rd R1 (RXs). By connecting an equivalent RLC bypass network in Vip Voutn parallel, a pair of transmission zeros around the channel OTA Vin Voutp bandwidth is introduced to achieve out-of-band (OOB) rapid Rd R1 roll-off while effectively suppressing close-in blockers. To meet Cin CF the TIA's requirements for high bandwidth and excellent in- RF band (IB) and out-of-band (OOB) linearity, the circuit (a) (b) incorporates a three-stage operational transconductance amplifier (OTA) to achieve high DC gain and gain–bandwidth Fig. 1. (a) Conventional Rauch TIA topology. (b) S-plane and zero-pole. product (GBW). Designed in 28-nm CMOS technology, the circuit occupies a 0.05-mm2 area and consumes 22.5 mW of Bypass power from a 1-V supply voltage. The TIA achieves a 196-MHz network RF baseb...
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：用传输零点提高带外抑制和线性度
- 主要限制：可作带宽/稳定性/线性度补充
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
若阵列读出受邻近开关噪声或时钟干扰限制，可借鉴传输零点/带外抑制；RF指标不宜直接转为NS-RAM带宽目标。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：用传输零点提高带外抑制和线性度
主要局限：可作带宽/稳定性/线性度补充
结论：该文适合作为“Rauch TIA + transmission zeros + 3-stage OTA”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

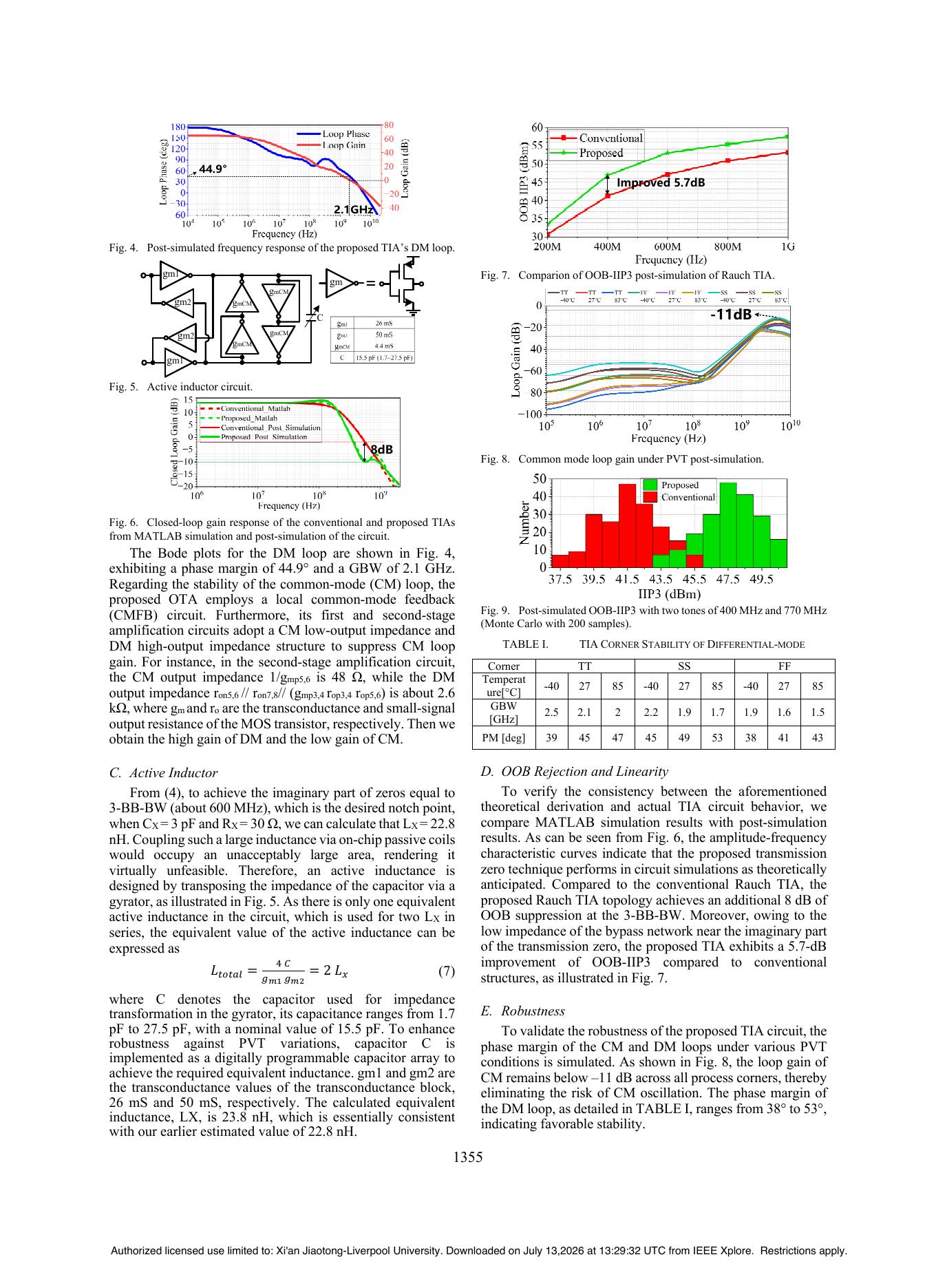

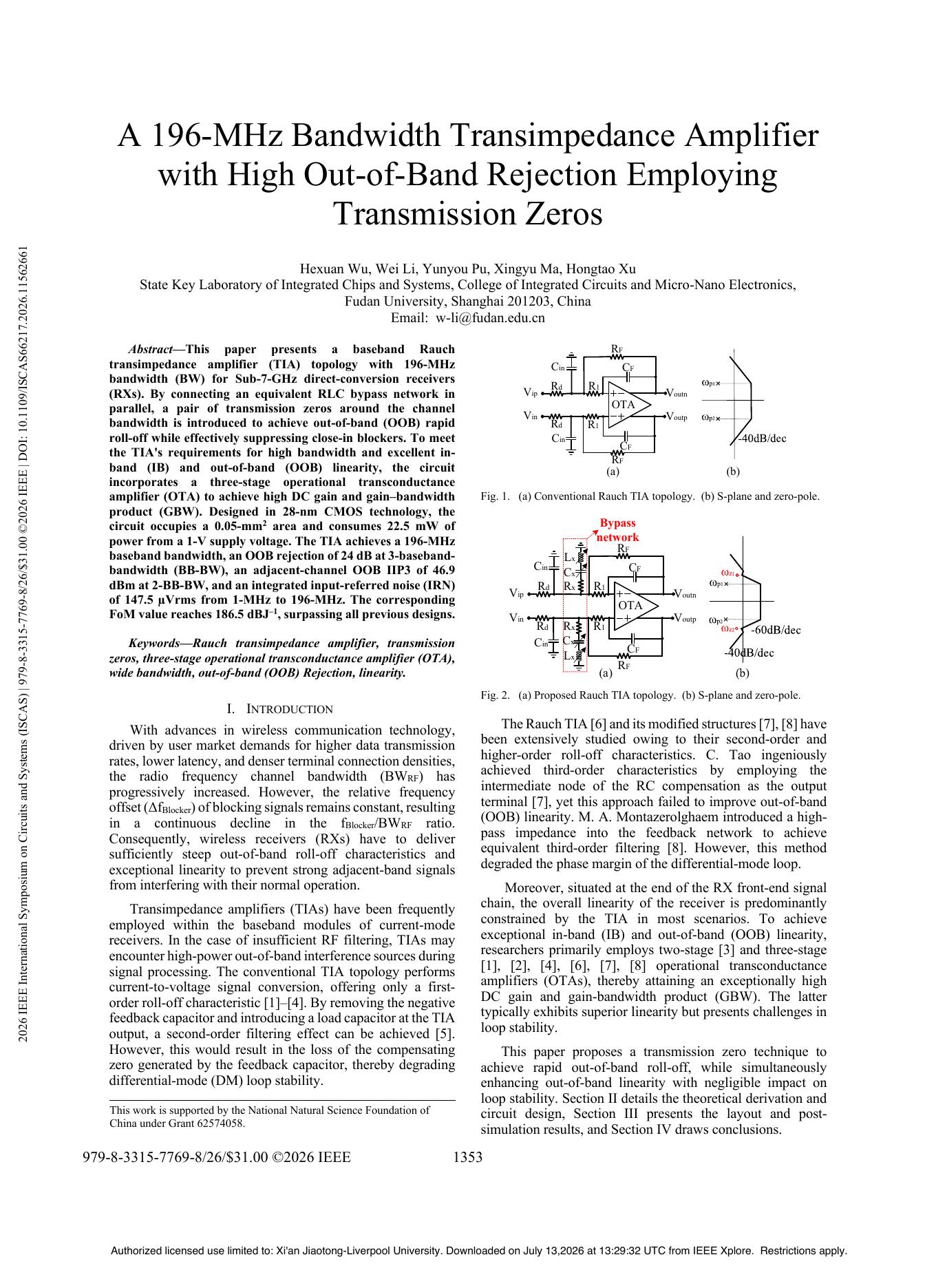

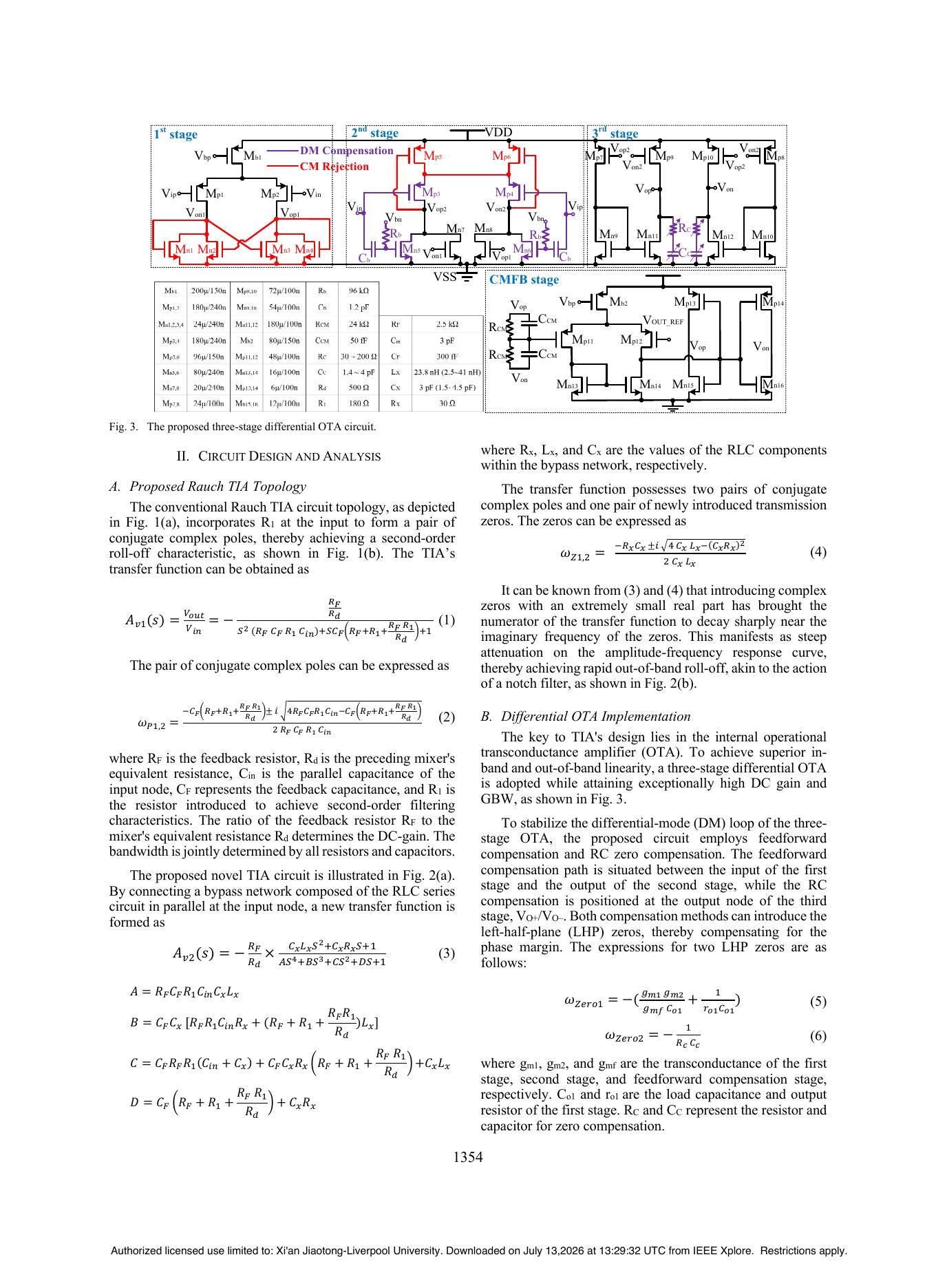

论文原图
